Gear Shifter

Automatic Gear Shifter Component

The Gear Shifter component automatically changes the gear for use with various gearboxes in the Driveline Component Library. The gear number (output) is incremented by 1 when the engine RPM (input) passes the upper threshold (). Similarly, when the engine RPM goes below the lower threshold (), the gear number is decremented by 1.

Note: To avoid multiple gear shifts due to small variations in the engine RPM, pass the input signal through a Lowpass Butterworth filter first.

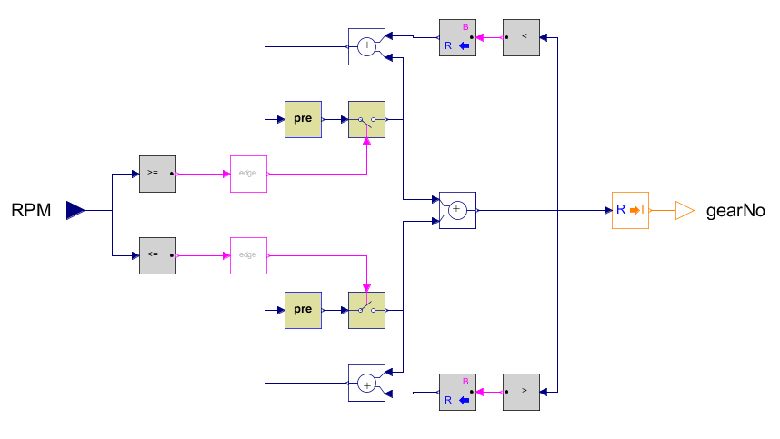

Internal Structure

Connections

Name	Condition	Description	ID
	-	Real input for engine speed measured in RPM	RPM
	-	Integer output for the gear number.	GearNo

Parameters

Symbol	Condition	Default	Units	Description	ID
	-			Lower RPM threshold for down-shifting	minw
	-			Upper RPM threshold for up-shifting	maxw
	-			Initial Gear Number	initialGear
				Minimum Gear Number	minGear
				Maximum Gear Number	maxGear
