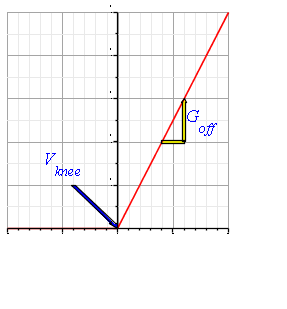

理想ダイオードコンポーネントは、オン状態の抵抗がで、オフ状態のコンダクタンスがであるようなダイオードのモデルです。このコンポーネントでは、次に示す部分ごとの式を使用します。

i = piecewise(v < V[knee], v*G[off], V[knee] <= v, (v-V[knee])/R[on]+V[knee]*G[off])

接続

名前	説明
p	正のピン
n	負のピン
heatPort	ヒートポート

変数

記号	単位	説明
		コンポーネントの電圧
		コンポーネントを流れる電流
		コンポーネントの電力損失に依存するヒートポートからの熱流

パラメータ

記号	デフォルト	単位	説明	ID
			オン状態の抵抗	Ron
			オフ状態のコンダクタンス	Goff
			順方向の閾値電圧	Vknee
理想ダイオードコンポーネントは、ヒートポート接続がある場合と無い場合の二通りのモデルとして設定できます。ヒートポートがある場合は、コンポーネントからの電力損失に等しい熱流がヒートポートを流れます。上記の二つのアイコンは、本コンポーネントが取りうる二通りの状態を表します。Use Heat Port パラメータを false にすると、ヒートポートは無効となりコンポーネントのアイコンに表示されなくなります。Use Heat Port パラメータを true にすると、ヒートポートは有効となりコンポーネントのアイコンに表示されます。	false	-	ヒートポートを有効にするか無効にするか指定します。 •true: ヒートポートを有効にする。コンポーネントのアイコンにヒートポートが表示され、ヒートポートを他のコンポーネントに接続できる。 •false: ヒートポートを無効にする。コンポーネントアイコンにヒートポートは非表示。	useHeatPort
			Use Heat Port パラメータが false のときの一定デバイス温度	T

初期条件

記号	デフォルト	単位	説明	ID
	-		二つのピンの間の電圧降下	v(0)
	-		ピンからピンに流れる電流	i(0)
	-		ヒートポートを通してコンポーネントから失われる電力損失	LossPower(0)
	-	K	ヒートポートの温度	TheatPort(0)
	true	-	スイッチ状態	off(0)
