XYZ Translational

並進自由度が 3 つのジョイント

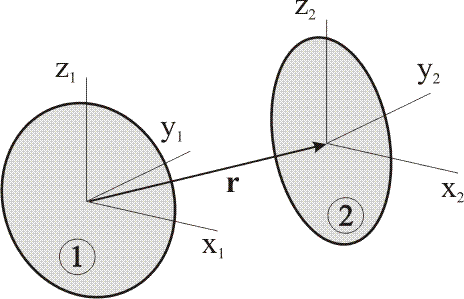

並進ジョイントは、3-DOF とも呼ばれることがあり、下図のように、接続の一方に部品 1 のと部品 2 のという 2 つの座標系があります。この並進ジョイントでは、2 フレームの自由な相対並進が可能ですが、相対回転には完全な拘束を適用します。このため、座標系の運動中、軸は軸に対して並行を保ちます。開始フレームに対する終了フレームの並進はベクトル r で表され、フレームの 3 つのコンポーネントで解が導かれます。左に表示されるアイコンでは、わかりやすくするために、ジョイントのフレームの内側を塗りつぶし (グレー表示) で、外側を中空のフレームコネクタで表しています。

接続

名前	説明
frame_a	ジョイントの内部フレーム (グレー表示)
frame_b	ジョイントの外部フレーム (中空)

パラメータ

記号	デフォルト	単位	説明	ID
	Ignore	-	並進の初期条件について MapleSim を無視する、実施を試みる、または厳密に実施するのいずれかを指定します。	MechTranTree
			シミュレーション開始時の当該ジョイントの初期変形を表し、内部フレームの x-, y-, z- の各軸を基準にそれぞれ表されます。	InitPos
			シミュレーション開始時の当該ジョイントの初期速度を表し、内部フレームの x-, y-, z- の各軸を基準にそれぞれ表されます。	InitVel
